故障指示器 ekl4 带筒 短路 接地 检测

更新时间:2019/7/9 10:18:17信息编号:1039-2056417
所属分类:
跳蚤市场 工程机械
所在区域:
广州 花都
详细地址:
新华镇广塘商业街21号
联 系 人:
许礼均
电  话:
18927532400
联系QQ:
联系QQ 2577959201
收录查询: 百度 搜狗 360   分享更易传播
赶驴网提醒您:1、在办理服务前请确认对方资质, 夸大的宣传和承诺不要轻信!2.任何要求预付定金、汇款至个人银行账户等方式均存在风险,谨防上当受骗!
详细介绍

一、概述

目前高压线缆的大量使用,使得线缆的故障率也相应的增加g a n l v 5 c o m。特别在多条线缆供电系统中,如出现越级保护跳闸时,将难以判断具体的故障电缆,有时甚至要将所有电缆全部拆除做耐压试验后才能正确判断故障电缆。其工作量大、实施困难、是难以想象的。对此有必要设计一种新型的检测设备,实时的对各供电回路进行监控g+a+n+l+v+5+c+o+m。当线路发生故障时,能提示或直接显示故障电缆。对提高工作效率,迅速恢复供电有着十分重要的意义。

二、主要功能

1、短路电流报警指示:短路电流传感器在工作中对正在运行的高压电缆进行在线检测,当线路电流达到或超过短路电流的整定值时(可根据用户要求在出厂前进行整定),短路传感器发出报警信号通过光纤传输到主机,主机接收到此信号后,产生相应的报警指示信号;

2、接地报警指示:本系统采用接地传感器检测用户电缆的接地电流,当接地线路中电流达到或超过接地电流启动报警值时(可根据用户要求在出厂前进行整定),接地传感器发出报警信号传到主机,主机接收到此信号后,产生相应的报警指示信号;

3、自动复位系统:当指示器发生报警信号后,在12小时内如果无人

工进行复位,指示器将可自动进行复位赶驴网

4、人工复位:当指示器产生报警后,可通过按下指示器主机面板上的复位/测试按钮进行解除报警进行人工复位。

5、测试:本系统可通过面板上的复位/测试按钮进行自检工作,以检测本机的功能。长按面板上的复位/测试按钮,本机进入自检状态,所有面板上的指示灯闪亮,说明工作状态正常www.ganlv5.com

三、显示原理

    接地部分检测线路零序电流作为判断依据,短路部分检测线路序电流作为判断依据显示方式是通过面板上的指示灯来完成的当电缆系统出现故障时,如果面板上的接地指示灯亮,表明电缆系统发生了接地故障;如果面板上的某或两相短路指示灯亮,表明对应的这相发生了短路故障。

四、适用范围:各种型式的环网开关柜

五、技术参数:

l适用电压等级:          6-35KV

l短路传感器最大承受电流:20KA 3Sl

  适用导线电流:          I≤1000A

l适用导线线径:          25mm2≤d≤400mm2

l动作响应时间:          0.06S≤T≤3S

l整机待机电流          ≤5ua

l自动复位时间:          出厂默认12H (可选)

l使用环境温度:          -100C≤T≤+550C

l动作次数:              >4000次

l接地故障启动值:        20A/50A

l短路故障启动值:        150A1500A 误差±10% (可选)

                          出厂整定800A/1000A

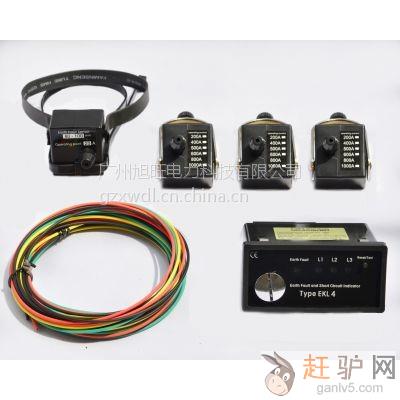

六、组成:主机一个,短路传感器三个,接地传感器一个,光纤四根。

七、外形尺寸

开口尺寸:91.5mm(公差:+0.3)X43.5mm(公差:+0.3)

 九、主机与电流传感器的接线连接

在主机背面可见一圆形三孔栓(L1、L2、L3)与一个单孔栓,及用以检测故障的电流传感器数据输出信号与主机链接的接口g_a_n_l_v_5_c_o_m。具体安装办法如下:

1、将对应A相的短路电流传感器与L1相链接

2、将对应B相的短路电流传感器与L2相链接

3、将对应C相的短路电流传感器与L3相链接

安装时先将各接头处的光纤帽拧松,将光纤线插入光纤接口内,再拧紧光纤帽即可(三孔栓上用来遮挡光纤接口的黑色圆形塑料片在安装前需拧下光纤帽将其去掉)。

注:在安装过程中,主机接收部位的光敏管可能感光,导致面板上的指示灯闪亮,此时需将指示器进行手动复位。复位办法:按住面板上的“复位/检测”按钮2秒钟以上,所有指示灯开始闪亮即可赶.驴.网

注意事项

1、清除故障时,按复位按钮2秒钟后放手,主机就可清除故障
